石英砂过滤器的制作流程、作用特点及工作原理

日期:2021-03-03浏览: 来源:国海滤器

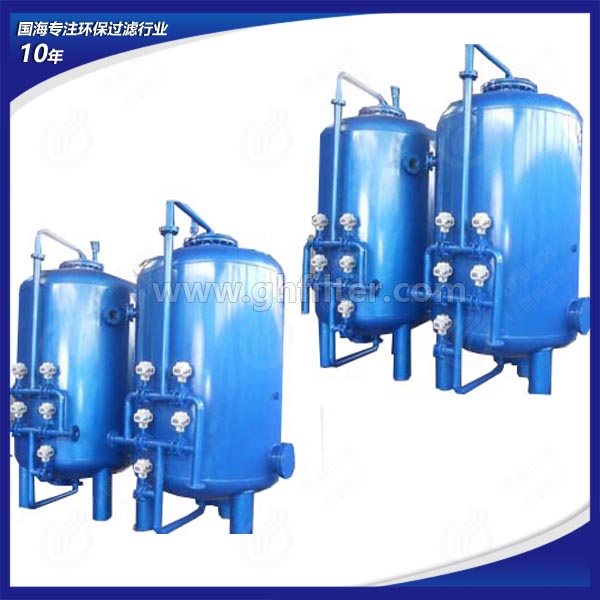

国海滤器石英砂过滤器产品简介:

多介质过滤器石英砂过滤器是工业锅炉水处理中一种常见的过滤设备,用于清除锅炉用水及工业用水中的悬浮物及杂质。国海滤器石英砂过滤器是一种先进的新型过滤装置,它利用深床过滤过程中悬浮颗粒在滤层空隙里发生的同向絮凝作用而促使悬浮物小颗粒形成大颗粒,从而易于除去。国海多介质过滤器的一般滤料为石英砂、无烟煤、锰砂、活性炭、 石榴石和不同孔隙度的页岩等。利用它们相对密度的不同,可以组成上轻下重的多层滤料。本次滤料装填从下往上顺序为:Φ2-Φ4石英砂300mm高(2.4方、约3.85t)、 Φ1-Φ2石英砂500mm高(4方、约6.5t)、无烟煤装Φ1-Φ2的400mm高(3.2方、约3 t),全部滤料约:9.6方、13.35t,一般滤料总高度装到下视镜的中心线即可。多层滤料与单层相比,其截污能力较强,水头损失增加比较缓 慢,滤速提高,工作周期长。多层滤料过滤器的使用,关键是控制不同滤料颗粒大小的级配和选用合适的反洗强度,力求滤料级配达到反洗后不同滤层分层良好。

国海滤器石英砂过滤器作用:

石英砂过滤器是一种以过滤器滤料采用石英砂作为填料,并有利于去除水中的杂质。还有过滤阻力小,比表面积大,耐酸碱性强,抗污染性好等等优点,国海石英砂过滤器的独特优点还在于通过优化滤料和过滤器的设计,同时实现了过滤器的自适应运行,滤料对原水浓度、操作条件以及预处置工艺等都具有很强的自适应性,即在过滤时滤床自动形成上疏下密状态,有利于在各种运行条件下保证出水水质,反洗时滤料充分散开,清洗效果好。国海砂过滤器也可有效去除水中的悬浮物,并对水中的胶体、铁、有机物、农药、锰、细菌、病毒等污染物有明显的去除作用。并具有过滤速度快、过滤精度高、截污容量大等优点。主要用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的深度处置领域。

国海滤器石英砂过滤器内部结构:

在下封头内装有下布水装置,该装置可使生水及反冲洗用水均匀分布、反洗彻底。在上封头内顶部装有漏斗式管接头,经此漏斗将原水向过滤层散放或将反冲洗用水导出。这种结构全生水和反洗水分布均匀、滤层结构不受破坏、反洗彻底、生水阻力小。


国海滤器石英砂过滤器外部装置:

在过滤器正面,设有管路系统,其上装有进水口、出水口、反冲 洗用水出口、进压缩空气口、排气口等阀门。管路系统上装有进水及 出水取样用的截止阀和指示过滤器前后压力用的压力表。过滤器上部设有人孔,便于过滤器装料及进行内部检修之用。下部设有卸料孔,进行内部检修等用时排出滤料。


国海滤器石英砂过滤器技术参数:

工作压力:<1.0Mpa         水压试验: 1.55Mpa
进水浊度:<5mg/L。        出水浊度:<1mg/L。
工作温度: 5-40℃          运行流速: 6~8m/h
反洗强度: 12~16L/m2·s    填料高度:1200mm


国海滤器石英砂过滤器的制作过程:

1、布水板开孔,孔与布水器焊接,亦可选用丝扣连接,方便日后更换。并开支腿孔。
2、下封头焊接支管,主要用于支撑布水板。
3、支管从布水板穿过,焊接。布水板与下封头焊接,要求两面双焊。
4、卷板,焊接主体与下风头。
5、焊接上封头。
6、罐体开孔:上人孔(亦可与填料孔共用)、下人孔(依据下封头与布水板之间距离而定)卸料孔、出气孔、进水与出水孔。
7、装上补水管,布水丝管。
8、焊接罐体支腿与吊耳。
9、镜面抛光打磨。
10、焊接筒体外水路管道。
11、以井字排列,进水管道、泄污管道与出水管道,5个阀门分配水流。
