日期：2017-09-25浏览： 来源:国海滤器

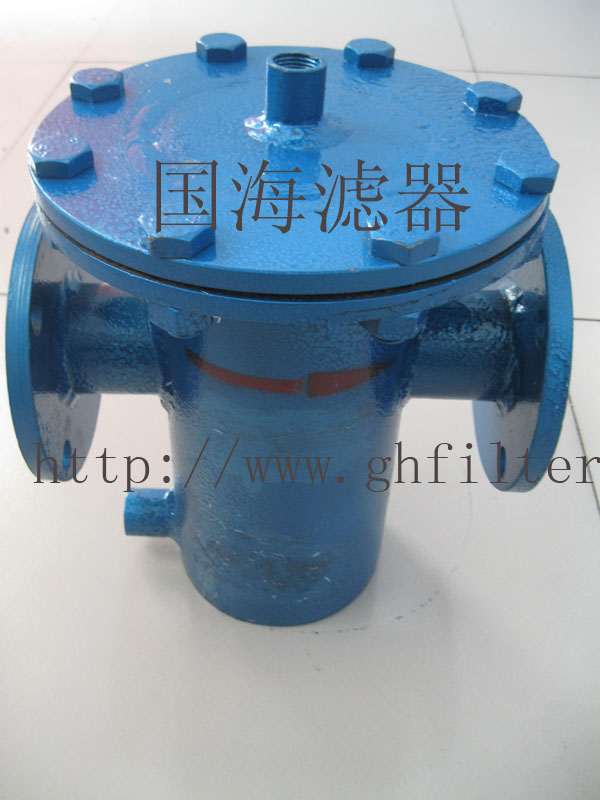

DN125篮式过滤器系列——管道系统专用系列-国海产品概述:
过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目，通气网为40~100目，通油网为100~480目，可按用户要求制作滤网，介质温度：≤200-450℃
篮式过滤器图纸：
规格尺寸：
|
口径 |
较大流量 |
手摇刷式过滤器 |
|||||||
|
型号规格 |
ф |
L |
L1 |
L2 |
L3 |
H |
重量 |
||
|
mm |
T/h |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
|
|
50 |
19 |
NTG-2S |
159 |
300 |
600 |
80 |
810 |
650 |
74 |
|
80 |
50 |
NTG-3S |
159 |
300 |
600 |
80 |
810 |
660 |
75 |
|
100 |
80 |
NTG-4S |
159 |
300 |
700 |
80 |
810 |
670 |
76 |
|
125 |
125 |
NTG-5S |
219 |
350 |
750 |
80 |
820 |
680 |
80 |
|
150 |
180 |
NTG-6S |
275 |
350 |
800 |
80 |
950 |
720 |
114 |
|
200 |
320 |
NTG-8S |
325 |
525 |
850 |
80 |
1050 |
850 |
154 |
|
250 |
490 |
NTG-10S |
377 |
650 |
900 |
80 |
1350 |
1050 |
260 |
|
300 |
710 |
NTG-12S |
426 |
700 |
950 |
100 |
1740 |
1360 |
405 |
|
350 |
970 |
NTG-14S |
478 |
820 |
1170 |
100 |
2350 |
1740 |
580 |
口径DN125系列——手摇Y型刷式过滤器——国海安装使用：
手摇刷式过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。
当进出口压力差达到0.04MPa时，需打开排污阀，人工轻轻转动手柄刷洗过滤网，直到排污口出水水质变清后停止刷洗和排污，整个排污工程系统可正常进行，均需停机。
技术参数：
工作压力≤1.0MPa（超过此压力，清订货时注明），工作温度：≤150C 压损≤0.015MPa 过滤精度d=1.2mm。过滤精度尺寸可按用户要求特殊定做，法兰连接按GB9119.8-88。
