DN250公称直径—大口径篮式过滤器系列——国海滤器

日期：2017-09-25浏览：来源:国海滤器

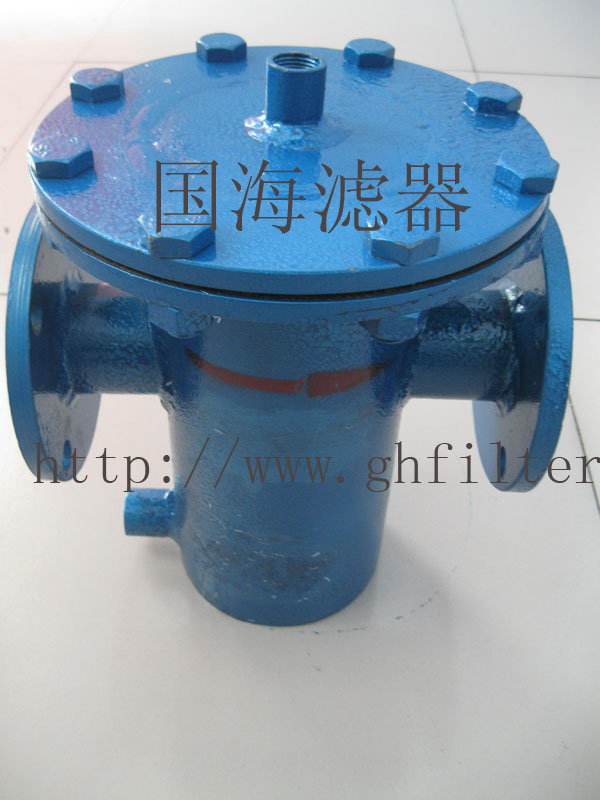

DN250公称直径—大口径篮式过滤器系列——国海滤器产品概述:

过滤器是输送介质的管道系统不可缺少的一种装置，通常安装在各种工业，高层建筑、石油、化工等阀门或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水、油、气。一般通水网为18~30目，通气网为40~100目，通油网为100~480目，可按用户要求制作滤网，介质温度：≤200-450℃

篮式过滤器的产品安装尺寸与参数：

公称直径 DN	结构尺寸				管塞N
公称直径 DN	L	H	H1	D0	管塞N
25	180	260	160	Φ76	ZG3/4"
32	200	270	160	Φ76	ZG3/4"
40	260	300	170	Φ108	ZG3/4"
50	260	300	170	Φ108	ZG3/4"
65	330	360	210	Φ133	ZG3/4"
80	340	400	250	Φ159	ZG3/4"
	400	470	300	Φ219	ZG3/4"
125	480	550	360	Φ273	ZG3/4"
150	500	630	420	Φ273	ZG3/4"
200	560	780	530	Φ325	ZG3/4"
250	660	930	640	Φ426	M20×1.5
300	750	1200	840	Φ478	M20×1.5

篮式过滤器性能特点

1、进出口通径：
原则上油过滤器的进出口通径不应小于相配套的泵的进口通径，一般与进口管路口径一致。
2、公称压力：
按照过滤管路可能出现的较高压力确定过滤器的压力等级。
3、孔目数的选择：
主要考虑需拦截的杂质粒径，依据介质流程工艺要求而定。各种规格丝网可拦截的粒径尺寸查下表“滤网规格”。
4、过滤器材质：
过滤器的材质一般选择与所连接的工艺管道材质相同，对于不同的服役条件可考虑选择铸铁、碳钢、低合金钢或不锈钢等材质的过滤器。
