日期：2017-04-08浏览： 来源:国海滤器

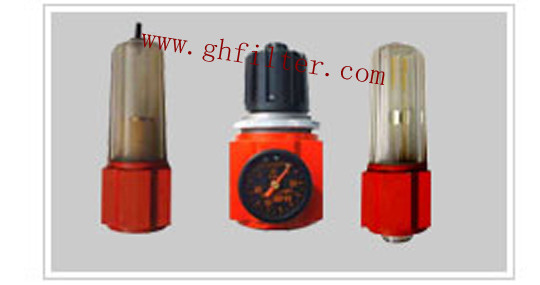

空气过滤器系列394-10——新乡直销厂家【394系列】详细说明：394系列空气过滤器
特点：１、外形紧凑结构合理，安装方便。２、阀体采用铝型材制造，性能好，强度高。３、该阀采用旋风叶片分离水份，铜珠烧结微孔截留尘埃。
技术参数：较高使用压力1.6MPa，过滤度50～75，分水效率80％，工作温度5～60℃，过滤精度１～５μｍ；５～１０μｍ；１０～２５μｍ；２５～５０μｍ。过滤器的配管直径小一号时，较大流量约减少１０％；滤芯直径小一号时，较大流量约减少７％。
空气过滤器系列394-10系列推荐：
技术参数
|
型号 |
394-06 |
394-08 |
394-10 |
394-15 |
394-20 |
394-25 |
|
接管口径G |
1/8 " 1/4 " |
3/8 " 1/2" |
3/4 " 1" |
|||
|
杯容量 |
25cm3 |
75cm3 |
200cm3 |
|||
|
较大可调压力 |
1.0Mpa |
|||||
|
设定压力范围 |
0.05-0.85Mpa |
|||||
|
温度范围 |
0-50℃ |
|||||
|
过滤精度 |
标准5μm |
|||||
压力降-空气流量表
|
型号 |
A |
B |
C |
K |
J |
L |
M |
N |
P |
|
394-06、08 |
40.5 |
23 |
35 |
20 |
20 |
5.2 |
30 |
11 |
6.4 |
|
394-10、15 |
61 |
33 |
51 |
35 |
35 |
6.2 |
19 |
11.5 |
10.5 |
|
394-20、25 |
81.5 |
45 |
65 |
48 |
48 |
6.2 |
50 |
50 |
10.5 |
尺寸表
|
型号 |
Ma |
A |
B |
C |
D |
|
394-06 |
G1/8" |
38 |
127.5 |
20 |
40 |
|
394-08 |
G1/4" |
38 |
127.5 |
20 |
40 |
|
394-10 |
G3/8" |
55 |
177.5 |
30 |
58 |
|
394-15 |
G1/2" |
55 |
177.5 |
30 |
58 |
|
394-20 |
G3/4" |
74 |
211 |
40 |
78 |
|
394-25 |
G1" |
74 |
211 |
40 |
78 |
