不锈钢金属网烧结滤芯

烧结滤芯采用真空烧结而成的具有较高机械强度及整体钢性的一种新型过滤材料。

滤器生产烧结网滤芯的其各层丝网的网孔相互交错，从而形成一种均一而理想的过滤结构。

其具有优良的过滤精度、过滤阻抗、机械强度、耐磨性、耐热性和被加工性。

此烧结滤芯新型过滤材料综合性能明显优于其它类型的过滤材料。

产品优势

精度
范围广

可根据用户需要进行设计，过滤精度为1~300μm。过滤面积大（是普通圆柱形滤芯的5~10倍）。
使用
寿命长

操作弹性大、工艺调节方便、物料不易泄漏、能够消除击穿短路和堵塞等故障，使用寿命长；广泛应用于氧化铝和炼铁高炉煤粉的喷吹，可反复使用，维护保养清洗得当。
优良
材质

其材质有304/316/316L/304L，耐腐蚀性好，耐热性好，可用于高温及酸碱环境的过滤，其它特殊材质规格可根据客户要求制定。
应用
广泛

应用范围：用于聚酯，水处理，油品，制药，食品饮料，化工，化纤产品的过滤以及高温空气等介质的过滤。
定制
尺寸

标准尺寸为100×1500mm、500x1000mm、600x1200mm、1000x1000mm、1200x1200mm、1200x1500mm等，口径标准为25、32、40、50mm等，可根据用户要求定制。
国家
标准

烧结网产品采用的国家标准，品质保障。易于加工、成形，有一定的焊接性，可轻易实现单件及异型件生产。

工作原理及技术参数

过滤状态：可实现微米级的精密过滤，可分离液体、气体中的固体颗粒杂质，当流体经过一定精度的滤芯后，杂质被阻挡在滤芯表面形成滤饼，纯净的流体通过滤芯流出，使被污染或含有杂质的流体洁净到正常生产所需状态，以保证下游装置获得纯净的产品或保护设备的正常工作。当滤饼达到一定厚度时，由于其具有高强度的性能特点，所以可通过一定的反向压力对滤芯以反冲洗或反吹的方法进行清洗滤芯，使滤芯可以再次使用。

规格	管外径D		管长度L		壁厚S	法兰直径D2		法兰凸台D1		法兰厚度D
规格	尺寸	允许偏差	尺寸	允许偏差	壁厚S	尺寸	允许偏差	尺寸	允许偏差	尺寸	允许偏差
Fa-30-250 Fa-30-500 Fa-30-750 Fa-30-1000 Fa-30-1500	30	±1.0	250 500 750 1000 1500	±2.0 ±2.0 ±3.0 ±3.0 ±4.0	0.6-1.4	42	±1.0	32	±1.0	4	±0.5
Fa-50-250 Fa-50-500 Fa-50-750 Fa-50-1000 Fa-50-1500	50	±1.2	250 500 750 1000 1500	±2.0 ±2.0 ±3.0 ±3.0 ±4.0	1.4-2.2	62	±1.0	52	±1.0	5	±0.5
Fa-60-250 Fa-60-500 Fa-60-750 Fa-60-1000 Fa-60-1500	60	±1.2	250 500 750 1000 1500	±2.0 ±2.0 ±3.0 ±3.0 ±4.0	1.4-2.2	72	±1.0	62	±1.0	5	±0.5
Fa-70-250 Fa-70-500 Fa-70-750 Fa-70-1000 Fa-70-1500	70	±1.2	250 500 750 1000 1500	±2.0 ±2.0 ±3.0 ±3.0 ±4.0	1.4-2.6	82	±1.0	72	±1.0	5	±0.5
注: T根据用户的管板厚度而定。

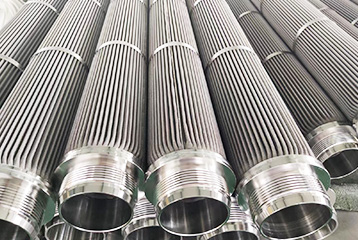

不锈钢金属网烧结滤芯工艺及产品

不锈钢金属网烧结滤芯工艺及产品

烧结滤芯一般分为五层结构，分为保护层、过滤层、分离层、支撑层四部分，该种滤材既有均匀稳定的过滤精度又有较高的强度与刚度，对抗压强度要求高及过滤粒度要求均一的场合是一种理想过滤材料。由于其过滤机制为表层过滤，而且网孔孔道光滑，故其具有优异的反洗再生性能，可以反复长期使用，尤其适合于连续化与自动化的操作过程，是任何一种过滤材料都无法相比的。
该烧结网滤芯材料易于成型、加工和焊接，制作方便可加工成圆形、筒状、锥状、波纹状等各种形式的过滤元件。

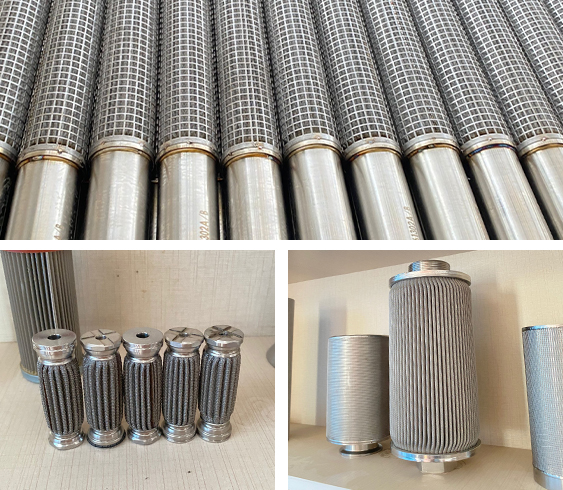

不锈钢金属网烧结滤芯系列

烧结网滤芯

烧结网滤芯主滤材采用标准五层烧结网，或者根据需要定制。标准五层烧结网是五层不锈钢丝网经叠加、真空烧结而成。用其制成的滤芯，具有耐腐蚀性强、渗透性好、强度高、易于清洗和反清洗、过滤精度精确、滤材卫生洁净、丝网不脱落等特性。其精度范围为2-200um，主要连接方式有标准接口、螺纹、法兰、拉杆连接等。
流化板

气体分布状态的控制，粉末物料的传输和流态化操作，在工业过程中有着非常广泛的应用。流态化床技术是化工过程中进行传质、传热与化学反应的重要手段。其中气体分布状态的控制需要透气性良好的烧结网板，采用烧结板网制成的流化器件；流化板烧结网两面都是12/64目的丝网，具有普通多层网优点，又有效的增加其耐磨性。
烧结毡滤芯

烧结毡因其以三维迷宫的方式均匀铺就而成，故而纤维之间形成良好的孔径，其尺寸分布均匀，孔隙率可达到85%以上，是金属烧结粉末滤芯的两倍之多。不锈钢纤维烧结毡滤芯采用多层结构打褶设计，以获取大过滤面积，基本机构为外保护层骨架、内保护层骨架、精密过滤层、内支撑层、内支撑骨架。由于其打褶外形的设计。
折波熔体滤芯

折波状烧结毡滤芯主滤材是不锈钢纤维烧结毡。以不锈钢纤维烧结毡作为核心过滤层，不锈钢纤维烧结毡是由金属纤维丝烧结而成，而金属纤维丝是多金属线合成束后，利用合适的方法制成蓬松毡，而烧结毡则是把几种不同直径的蓬松毡依次排列在一起，形成一定厚度的堆积纤维，之后经高温真空烧结再碾压至成品烧结毡。
不锈钢熔体滤芯

不锈钢折波滤芯又名熔体滤芯。此滤芯主要滤材主要采用不锈钢编织网和不锈钢纤维烧结毡两种。不锈钢编织网是由不锈钢丝编制而成，其折波滤芯具有孔道光滑、易清洗、耐高温、耐腐蚀、丝网不脱落、过滤周期长等特性。其折波滤芯具有孔隙率高，透气性好，纳污能力强，再生能力强等特性。
烧结网滤盘

烧结网滤盘是过滤、洗涤、干燥（三合一）的理想过滤元件。其主滤材采用多层不锈钢烧结网，经激光切割机切割制作而成,结构有整体型和分体型。具有较高的机械强度和整体刚性且各层金属丝网网孔相互交错，分布均匀，克服了普通金属丝网机械强度低、刚性差、网孔形状不稳定的缺点。其稳定过滤精度、强耐热性和易加工性等特点。
